3278QHD 나사 규격

M6 15mm 1개 ----------------> 스텐드 바닥

M4 12mm 4개 ----------------> 스텐드 목

ULTRON 3278 QHD New 스탠드 받침과 기둥 나사 결합방법 / 주의사항 입니다.

?

기둥과 받침 결합 후 모니터와 결합시에?스티로폼(완충제)을 깔고 작업해 주세요. (파손위험이 있습니다.)

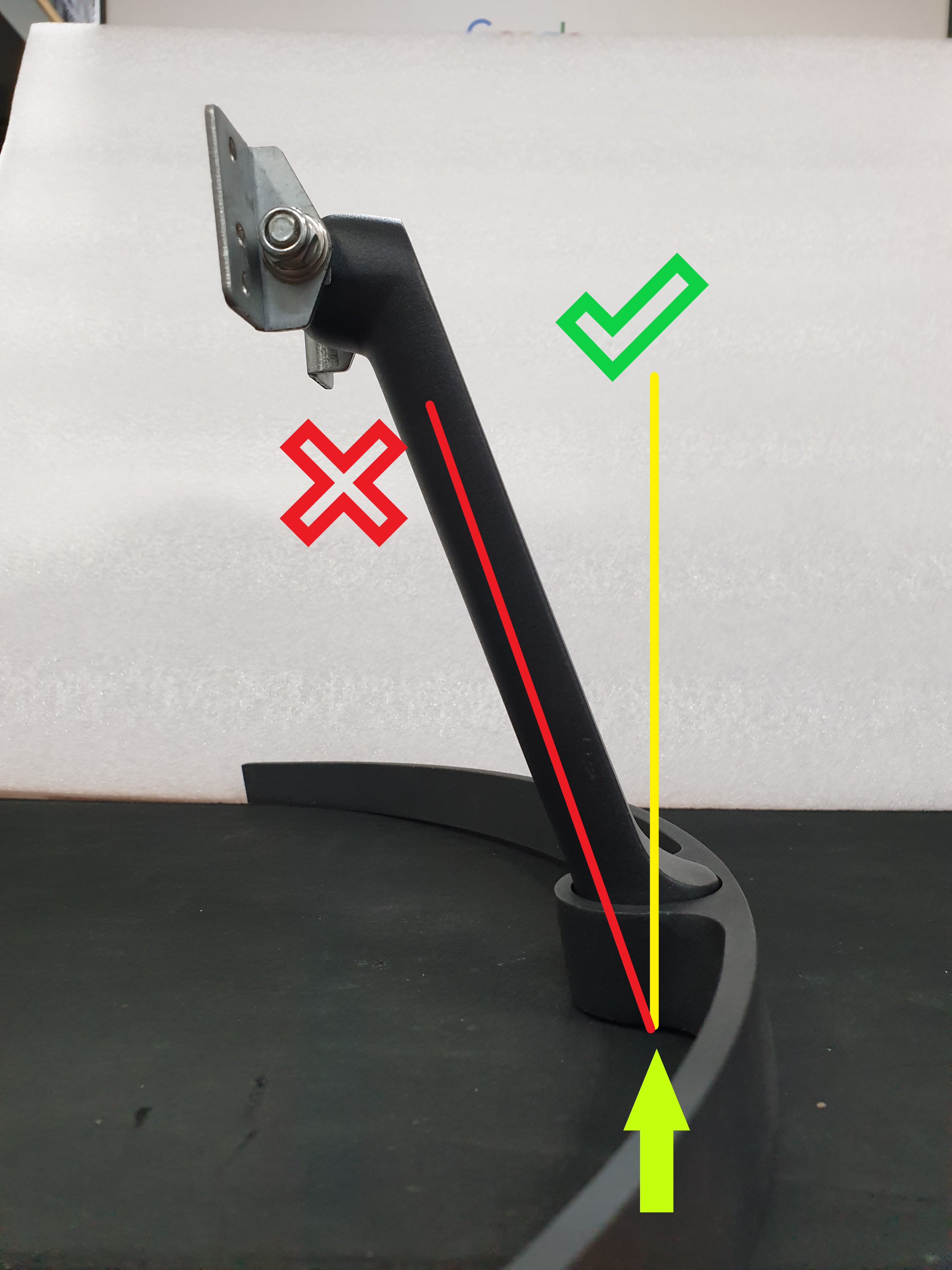

나사 홀 방향이 바닥기준 수직으로 가공되어 있습니다.

기둥방향으로 조립시 나사 탭가공이 손상돼어 조립이 불가하니 아래 사진 참고 바랍니다.?

?

?

?

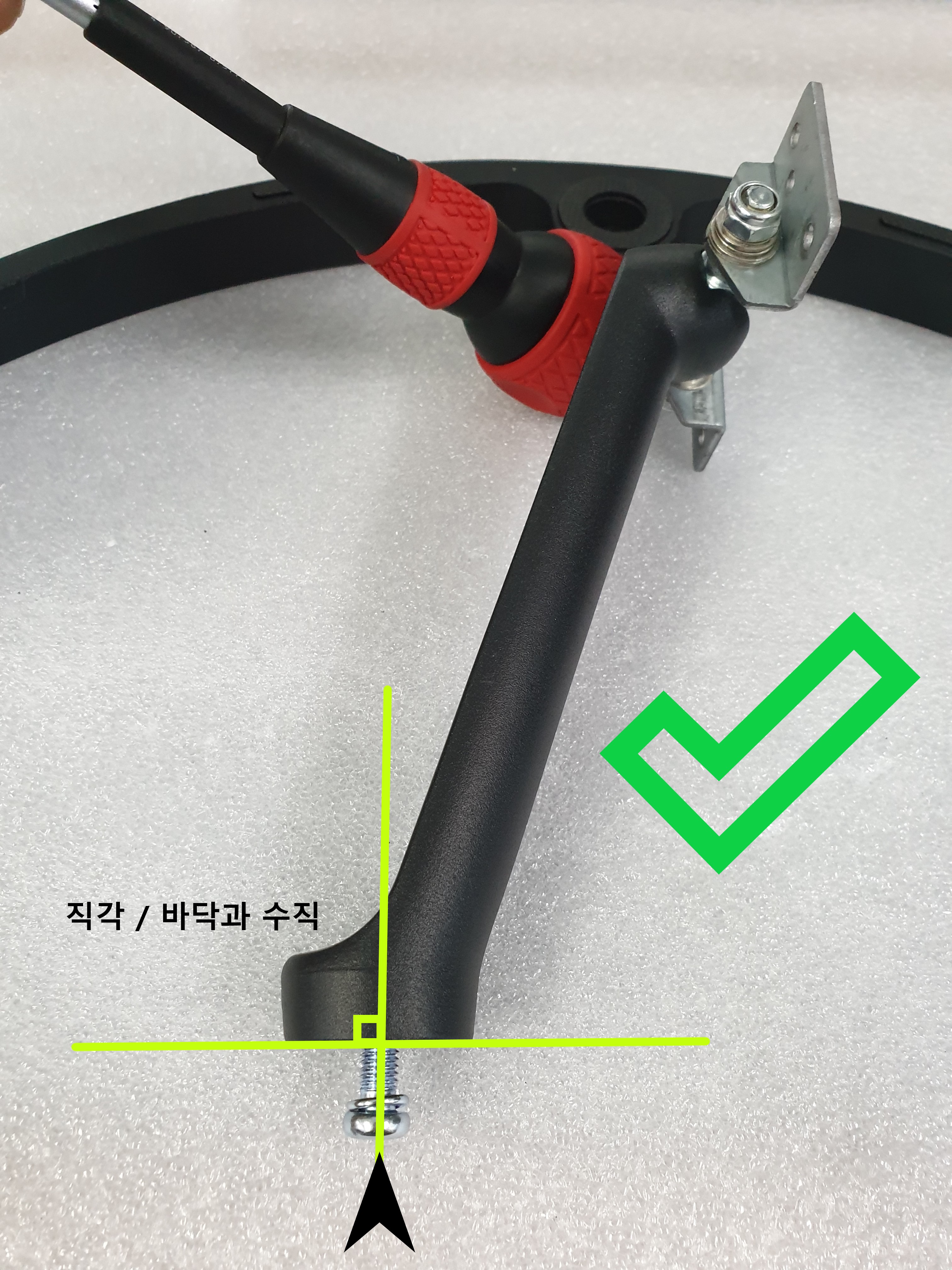

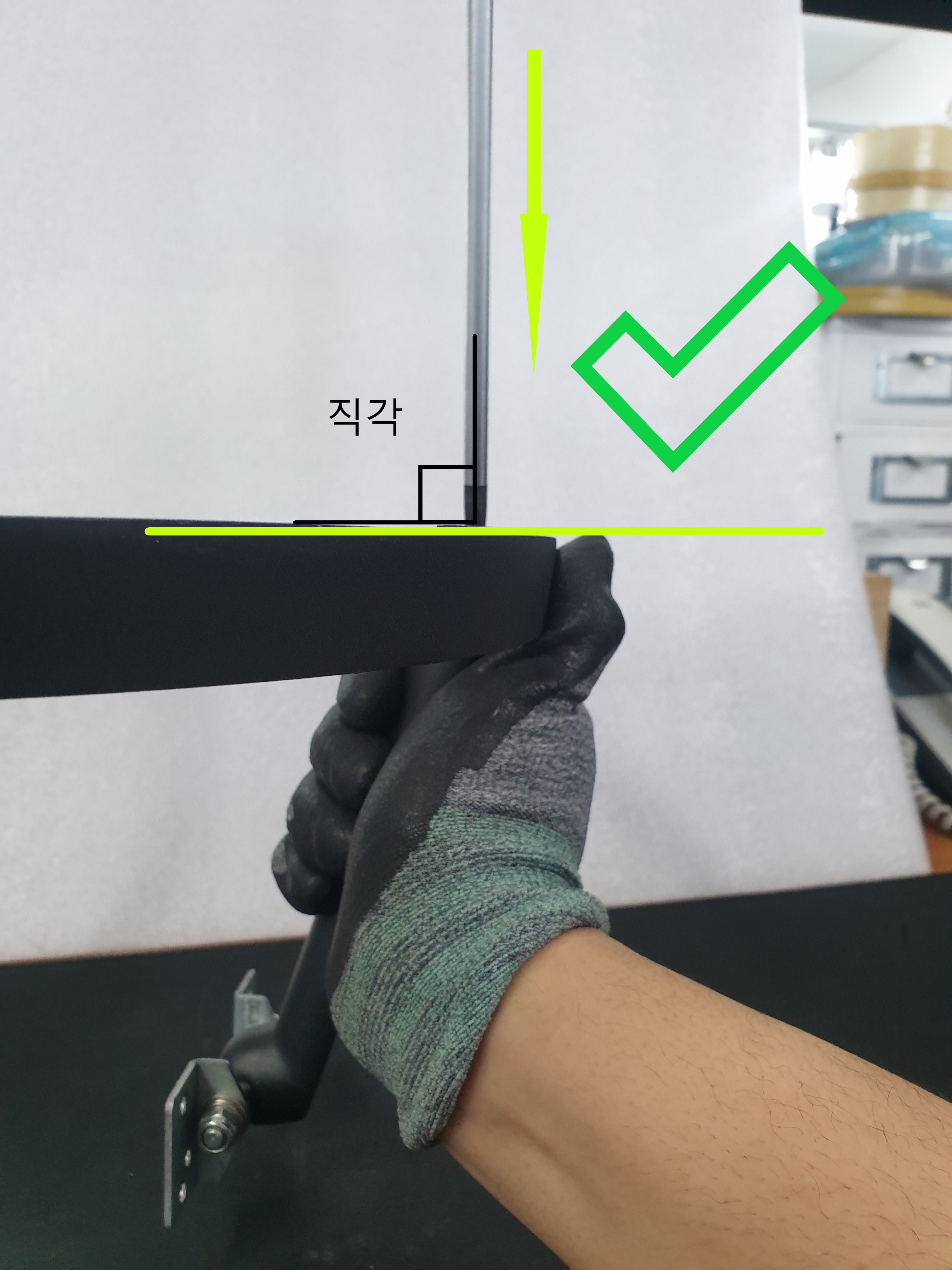

정상 조립시 각도

?

?

?

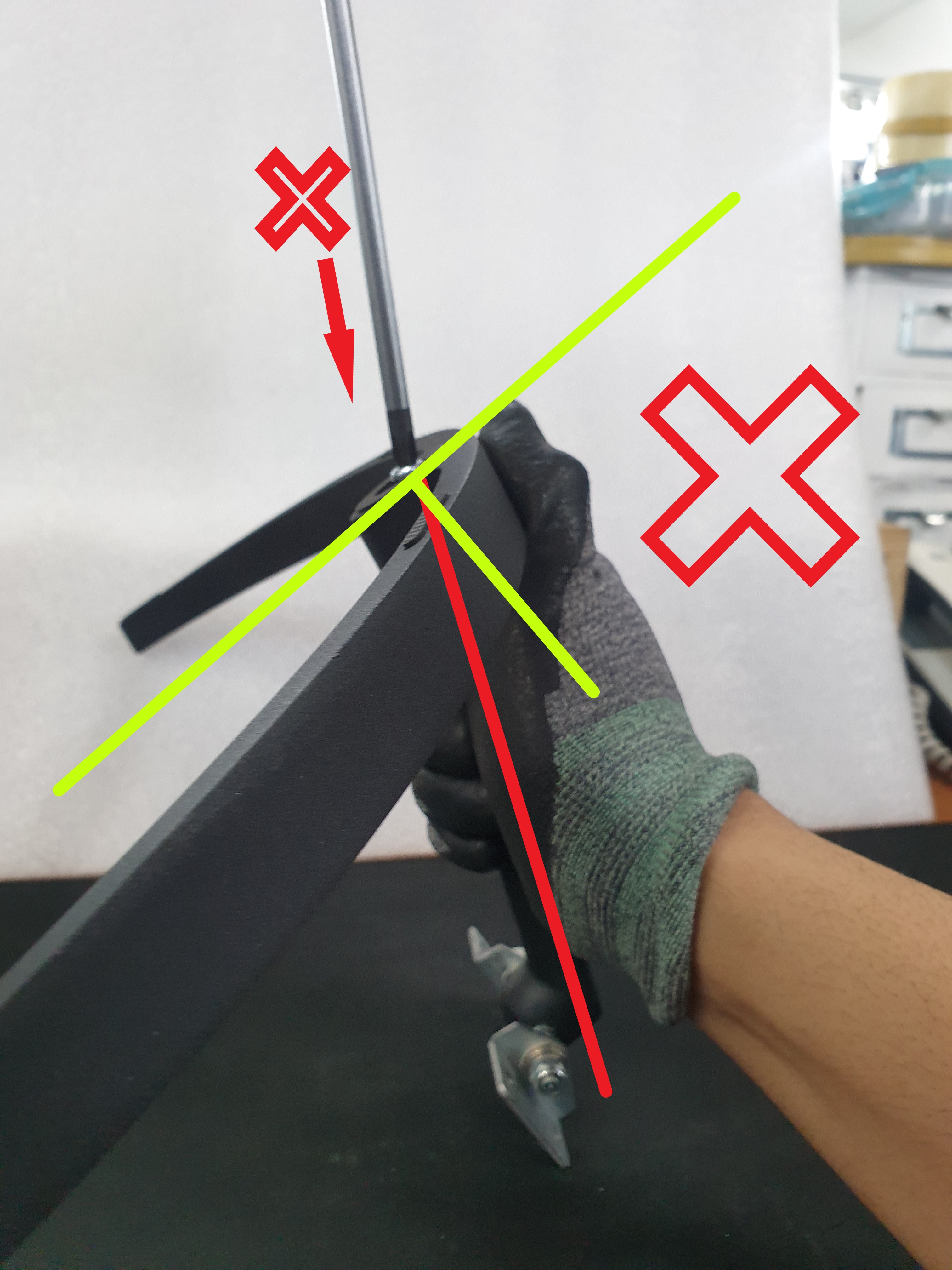

잘못된 조립시 각도

?

?

?

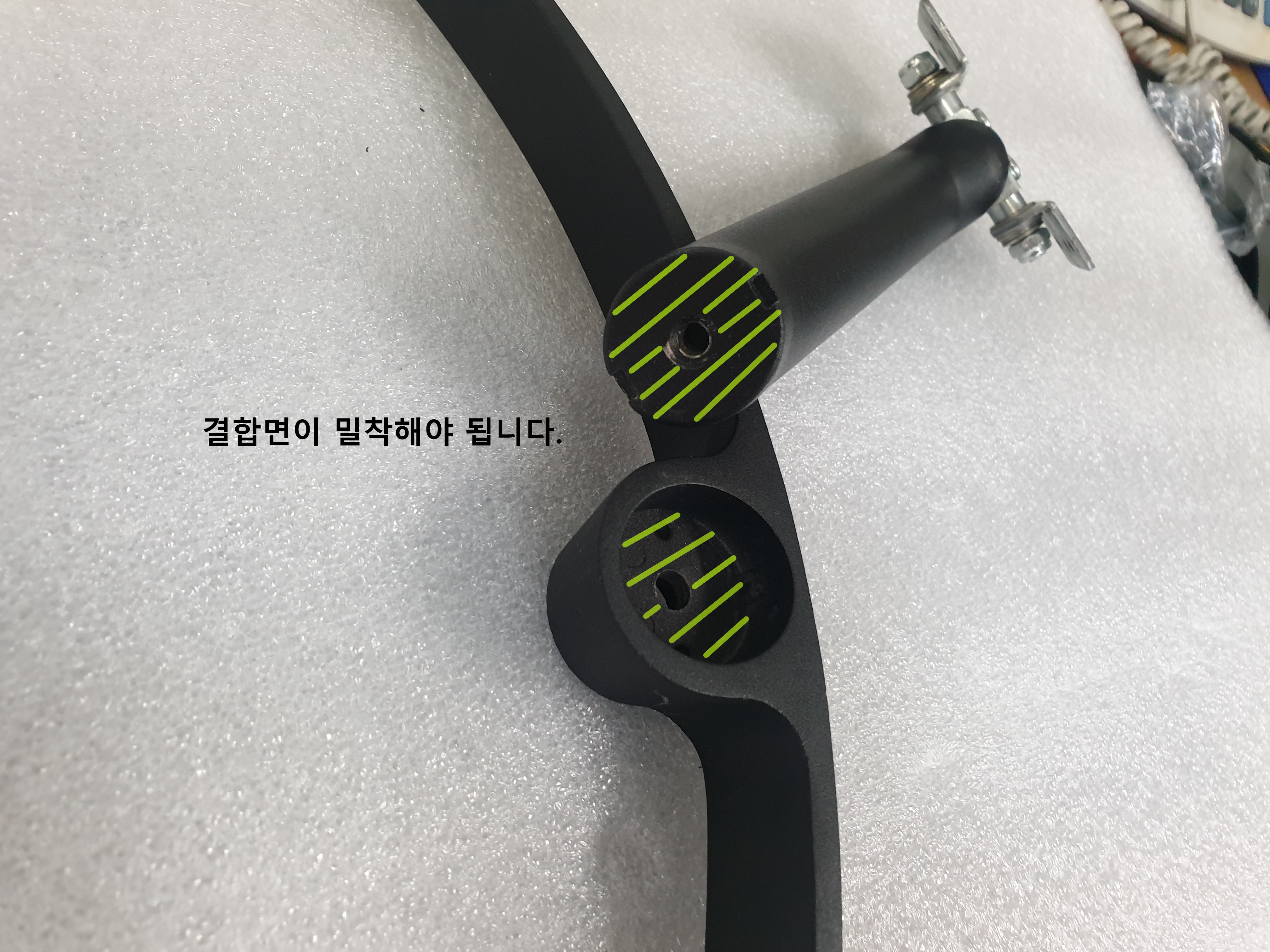

조립시 받침과 기둥의 결합면이 들뜨지 않게 주의 바랍니다.

?

잘못된 방향으로 나사를 무리하게 조이면 나사가 손상되므로 위 설명사진을 다시 참고 부탁드립니다.?

?

?

나사,홀가공 손상으로 조립이 불가/불완전한 경우에 무리하게 사용하지 마시고 고객센터로 연락 부탁드립니다.

?
