TFG27U14F , 27F24P , 27F14P , 27Q14F , 24F14P(Q) , 32Q14P(Q) 조립 상세 방법 입니다.

TFG27F14P(Q),TFG24F14P,TFG27Q14F 제품은 기둥과 모니터 조립은 동일하지만 바닥받침은 제일 아래 사진을 참고해주세요.

아래 사진,설명 참고하여 조립하시면 됩니다.

*조립시 바닥에 완충제(스티로폼)를 깔고 작업하세요.

*패널에 충격이 가해지면 파손 위험이 있습니다.

* 나사에 풀림방지제(록타이트)가 발라져 있으므로 큰 드라이버 사용을 권장드립니다.

* 작은 드라이버(정밀,시계용) 사용시 힘 부족으로 나사가 끝까지 안들어갈 수 있습니다.

* 전동공구 사용시 나사 마모확률이 높으니 손 드라이버 사용 권장드립니다.

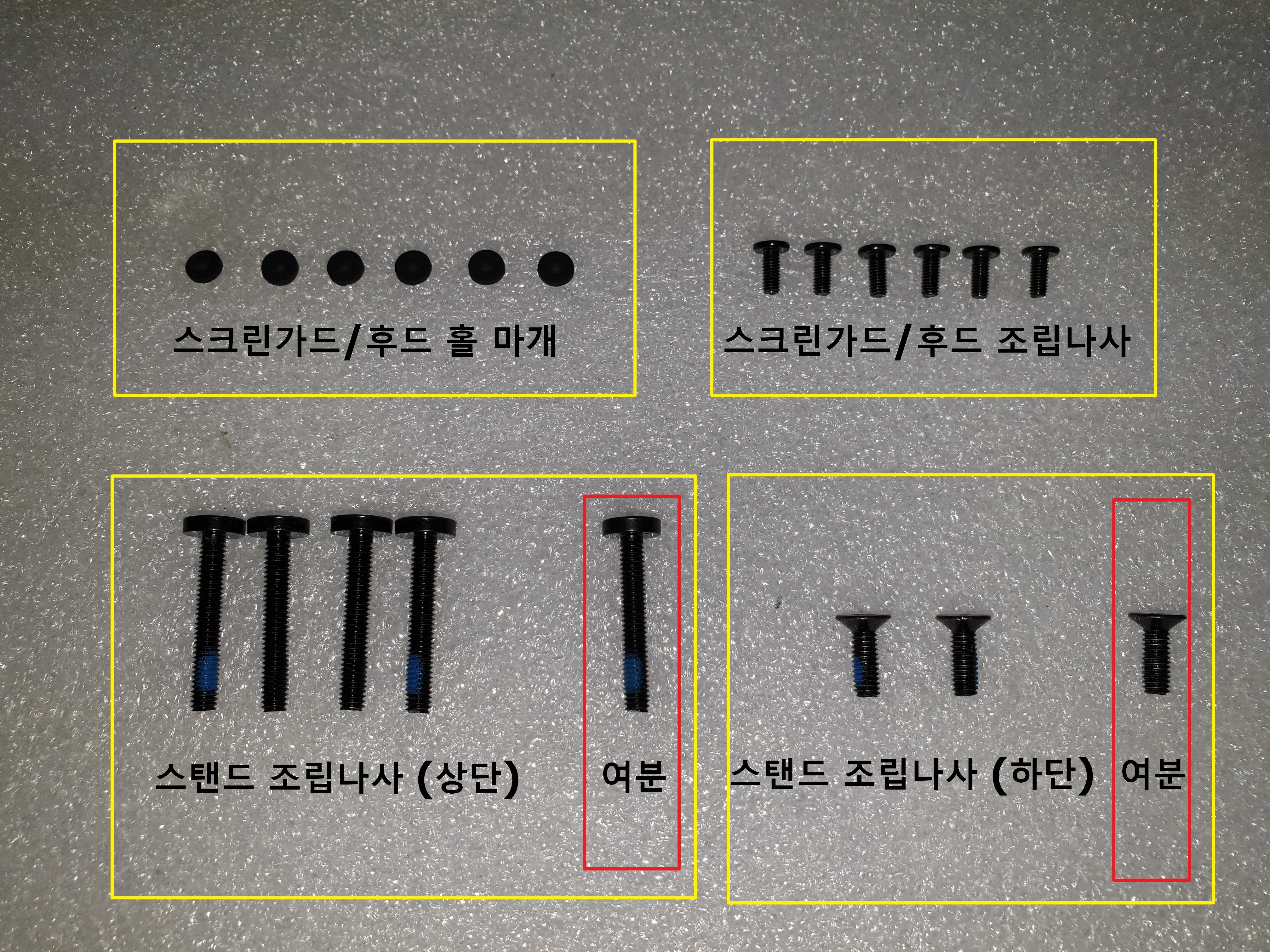

<동봉된 나사 종류>

 *TFG27F14P(Q),TFG24F14P,TFG27Q14F는 스크린가드가 없습니다.

 *TFG27F24P,TFG27F14P(Q),TFG24F14P,TFG27Q14F는 바닥 나사가 다릅니다. (마지막 사진 참고)

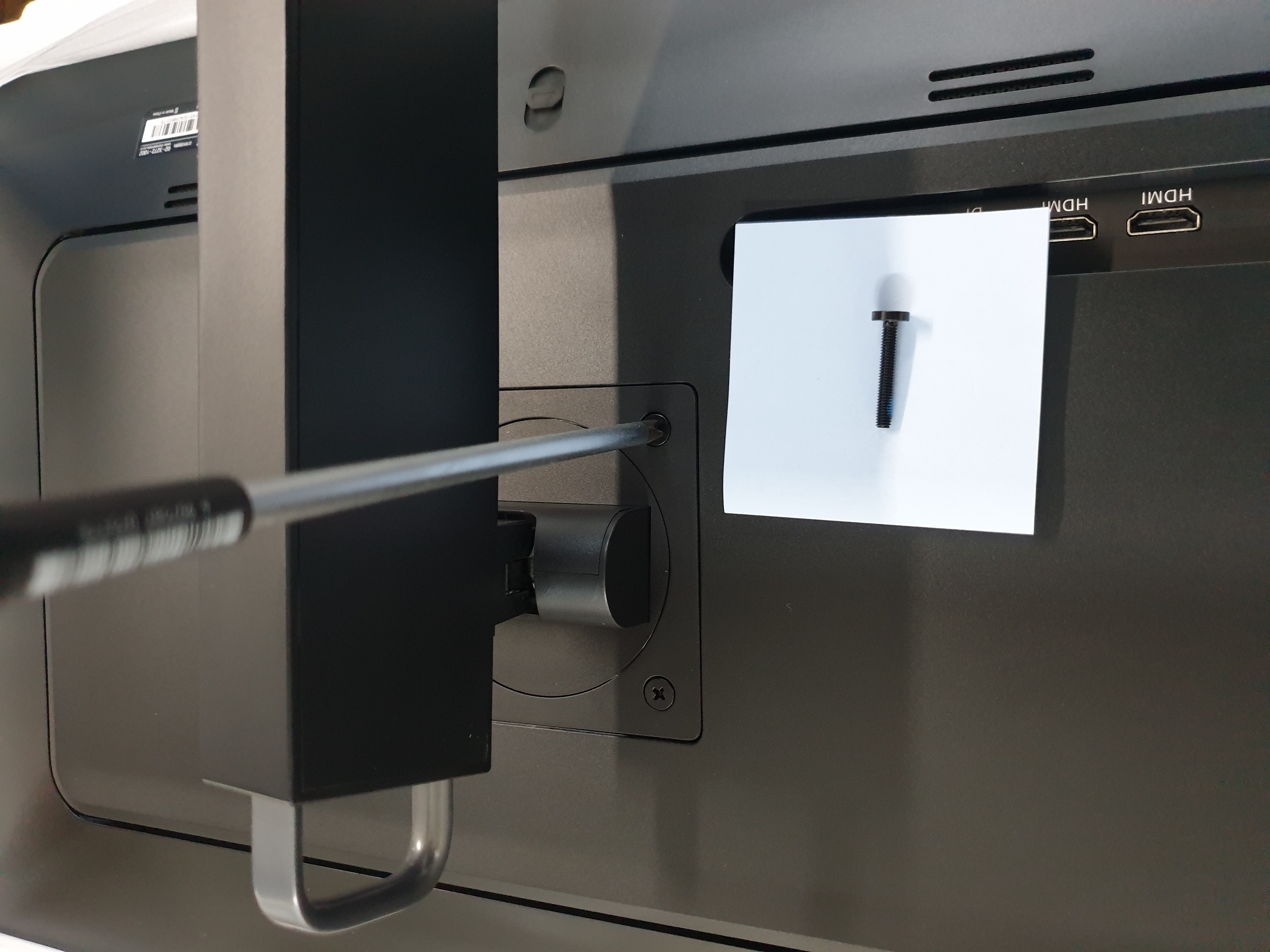

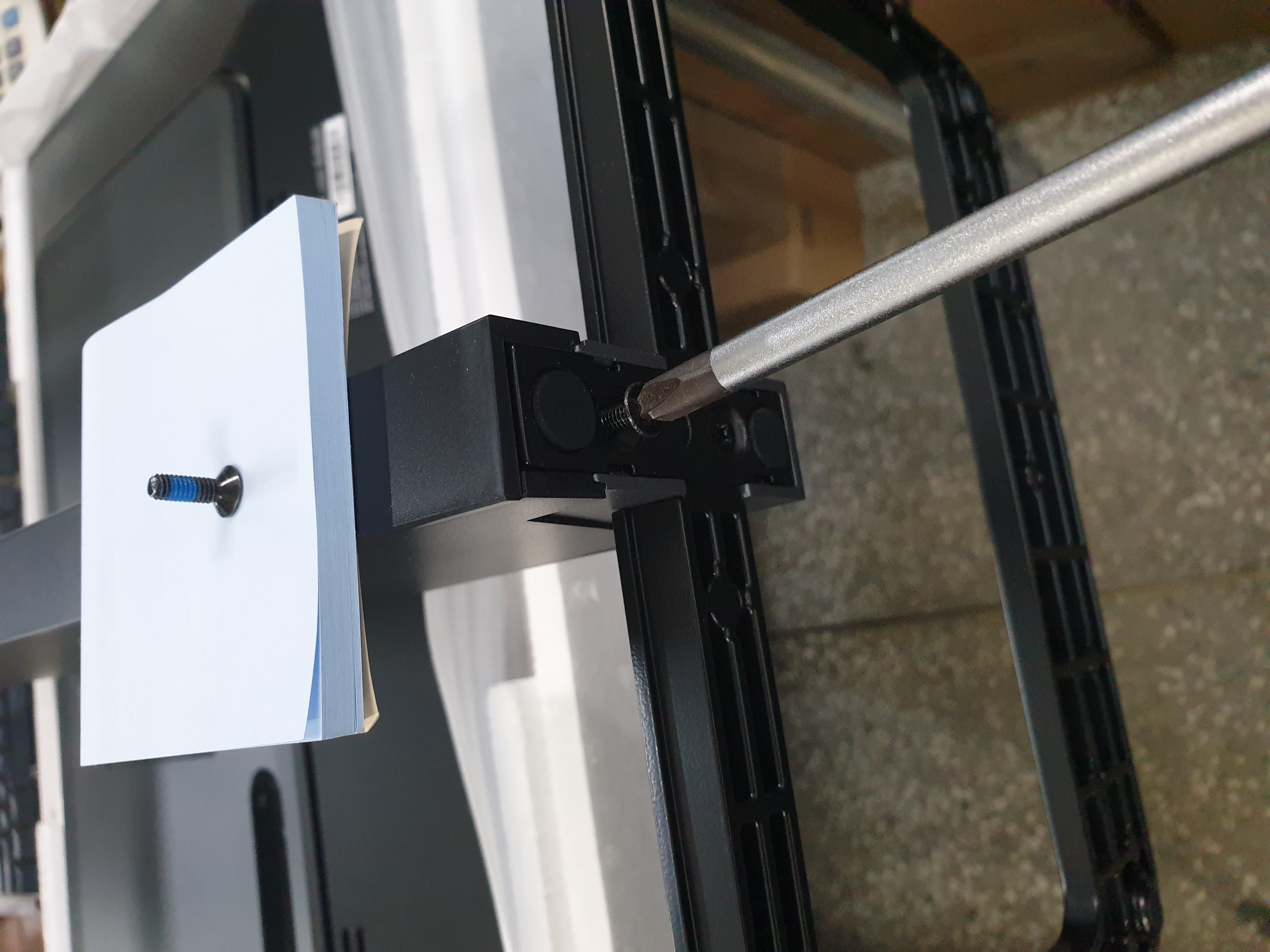

<기둥,받침 조립방법>

*TFG27F14P,TFG24F14P 하단받침조립방법 상이함 (마지막 사진 참고)

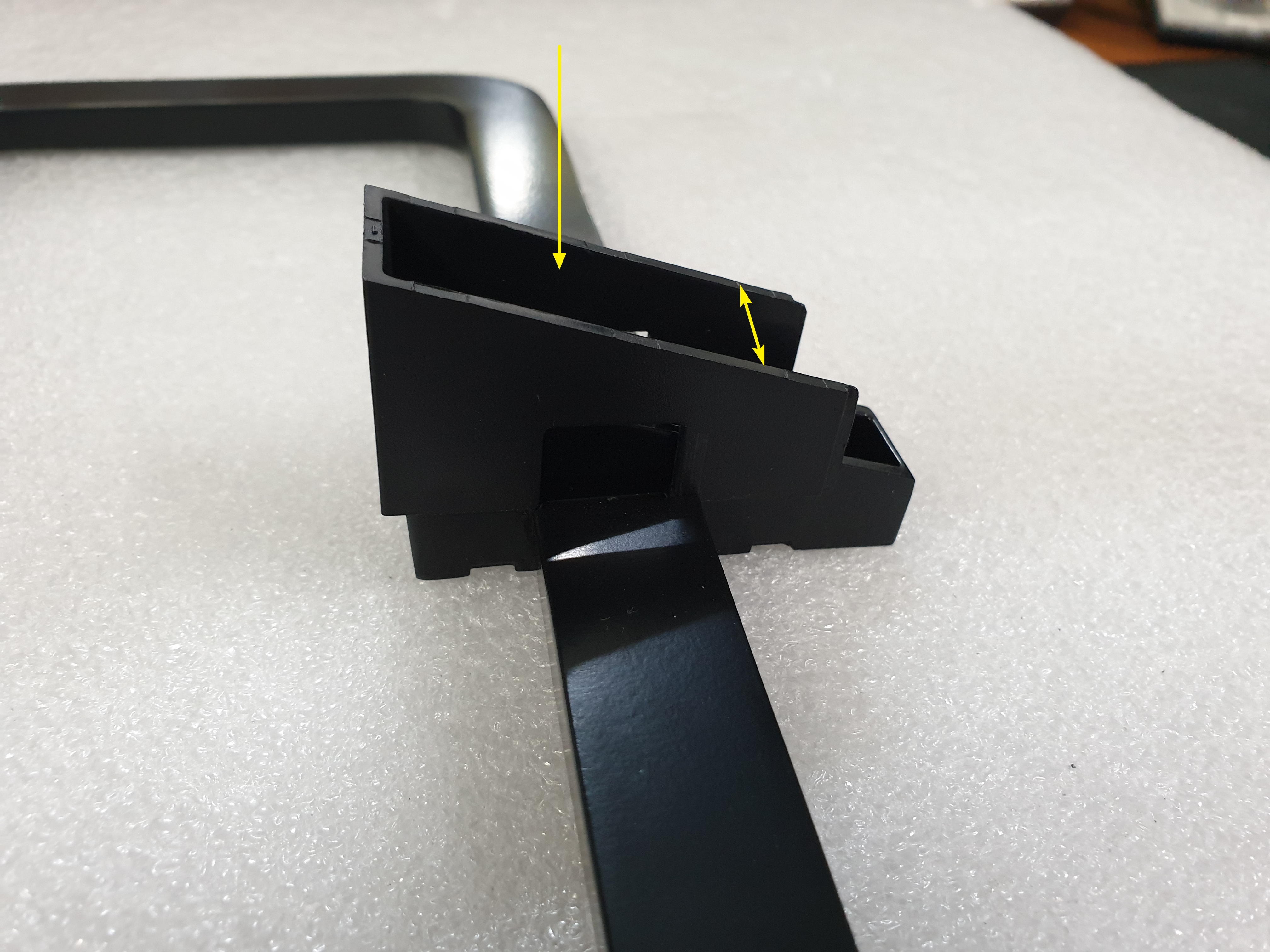

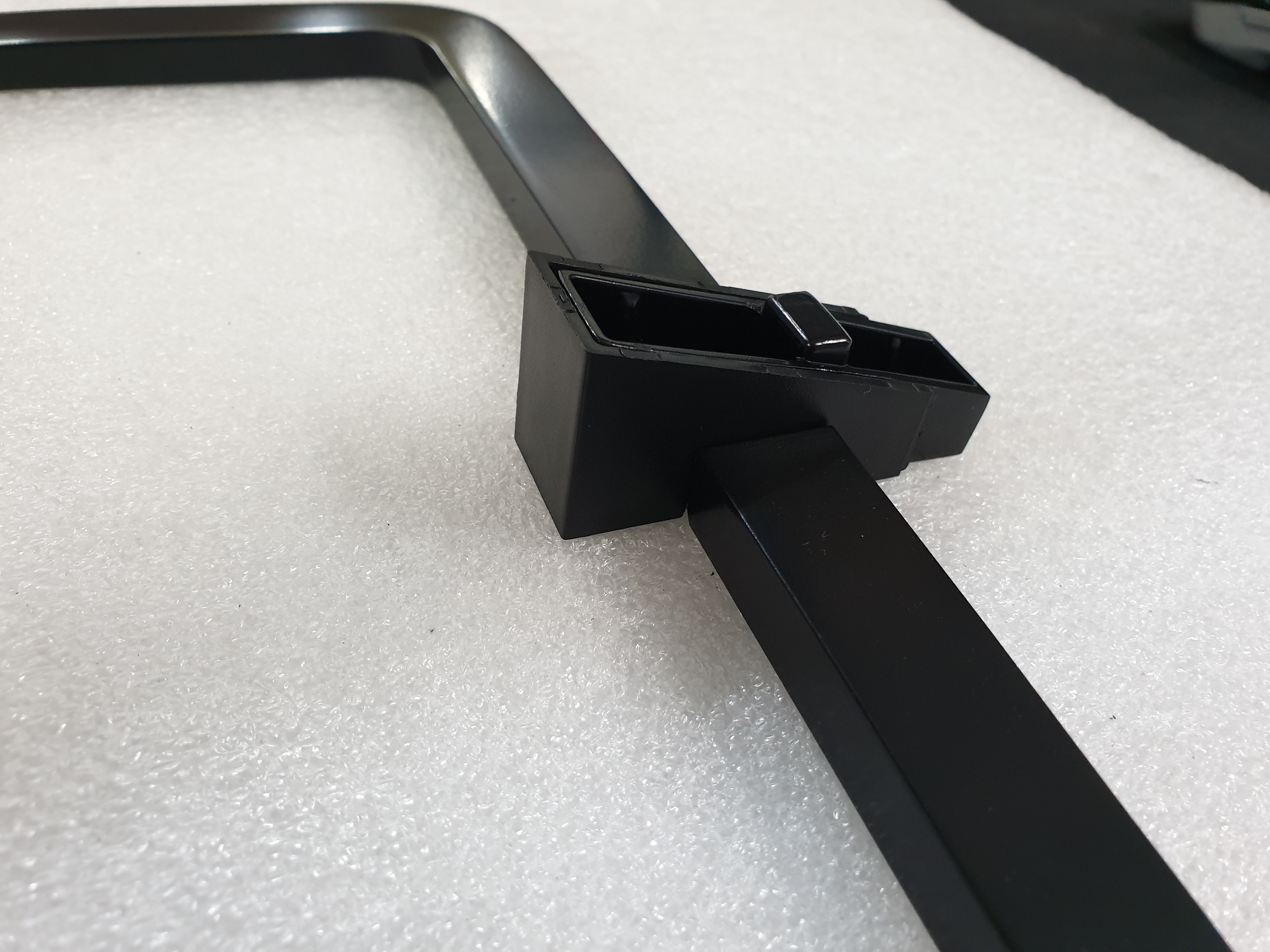

*TFG32Q14P(Q) 모델은 기둥과 받침 사이 플라스틱 부품이 결합됩니다. (아래사진 참고)

<후드/스크린 가드 조립방법>

*TFG27F24P,TFG27F14P(Q),TFG24F14P,TFG27Q14F 지원안함

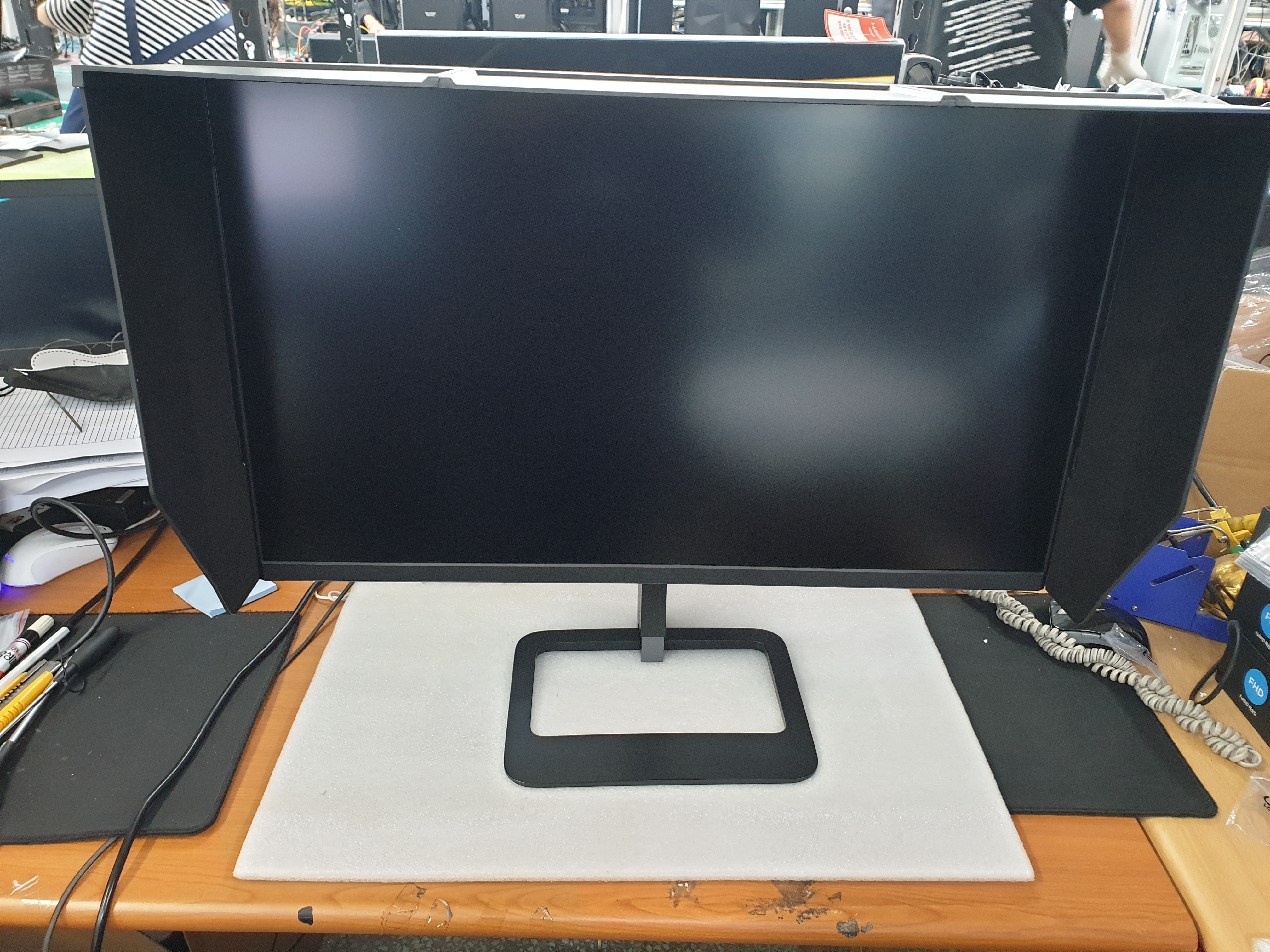

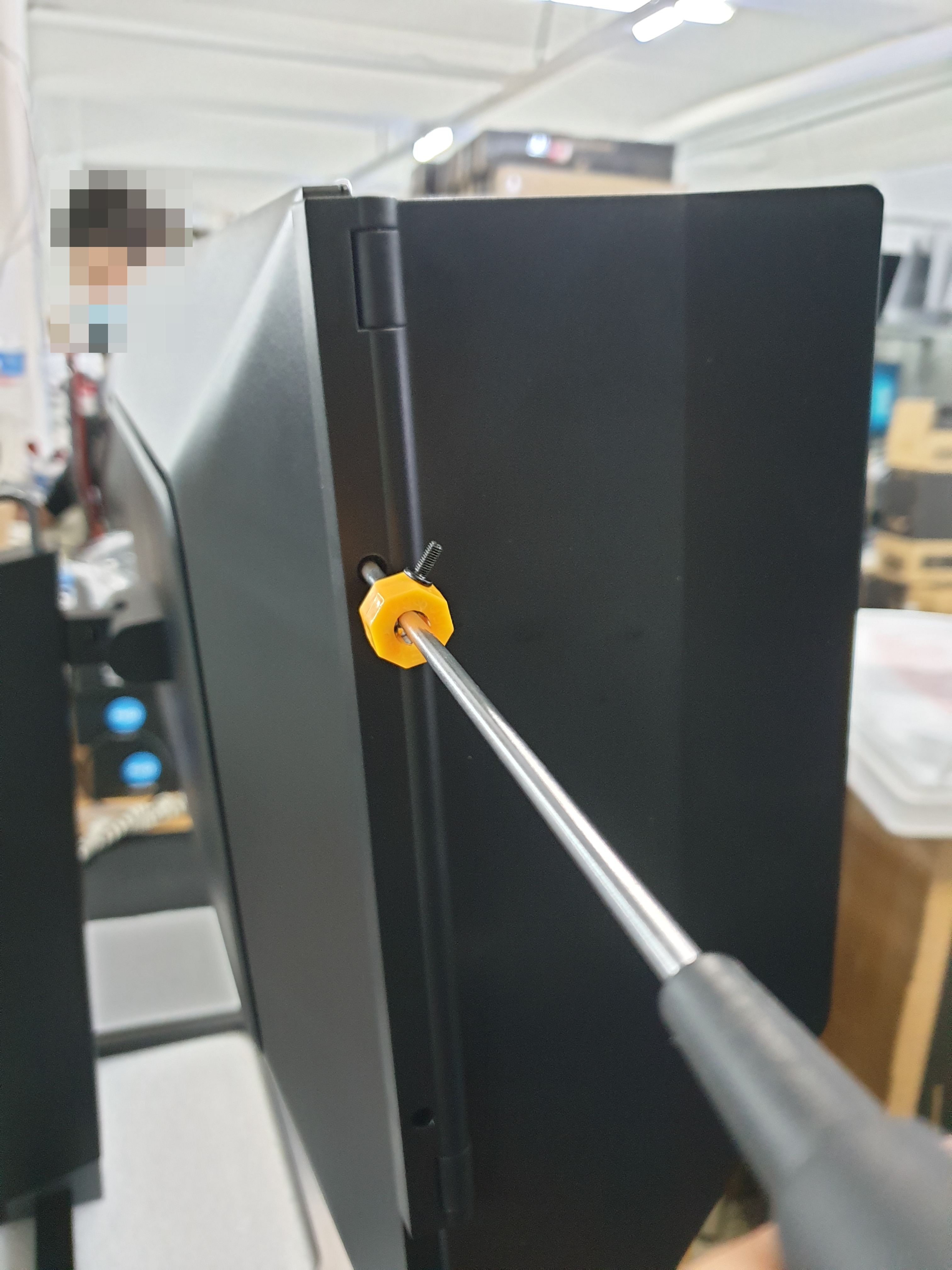

좌/우 가드를 먼저 조립합니다.

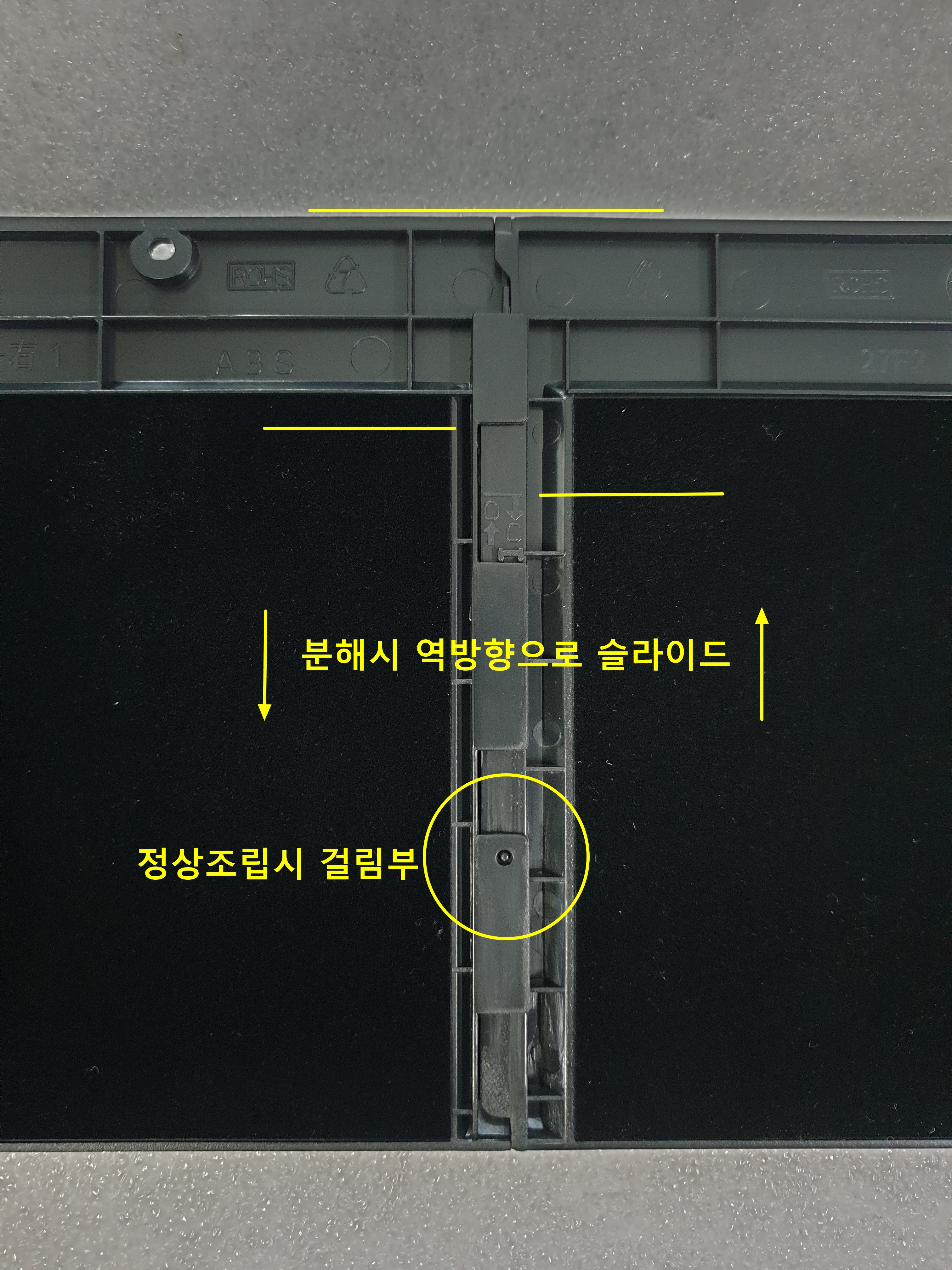

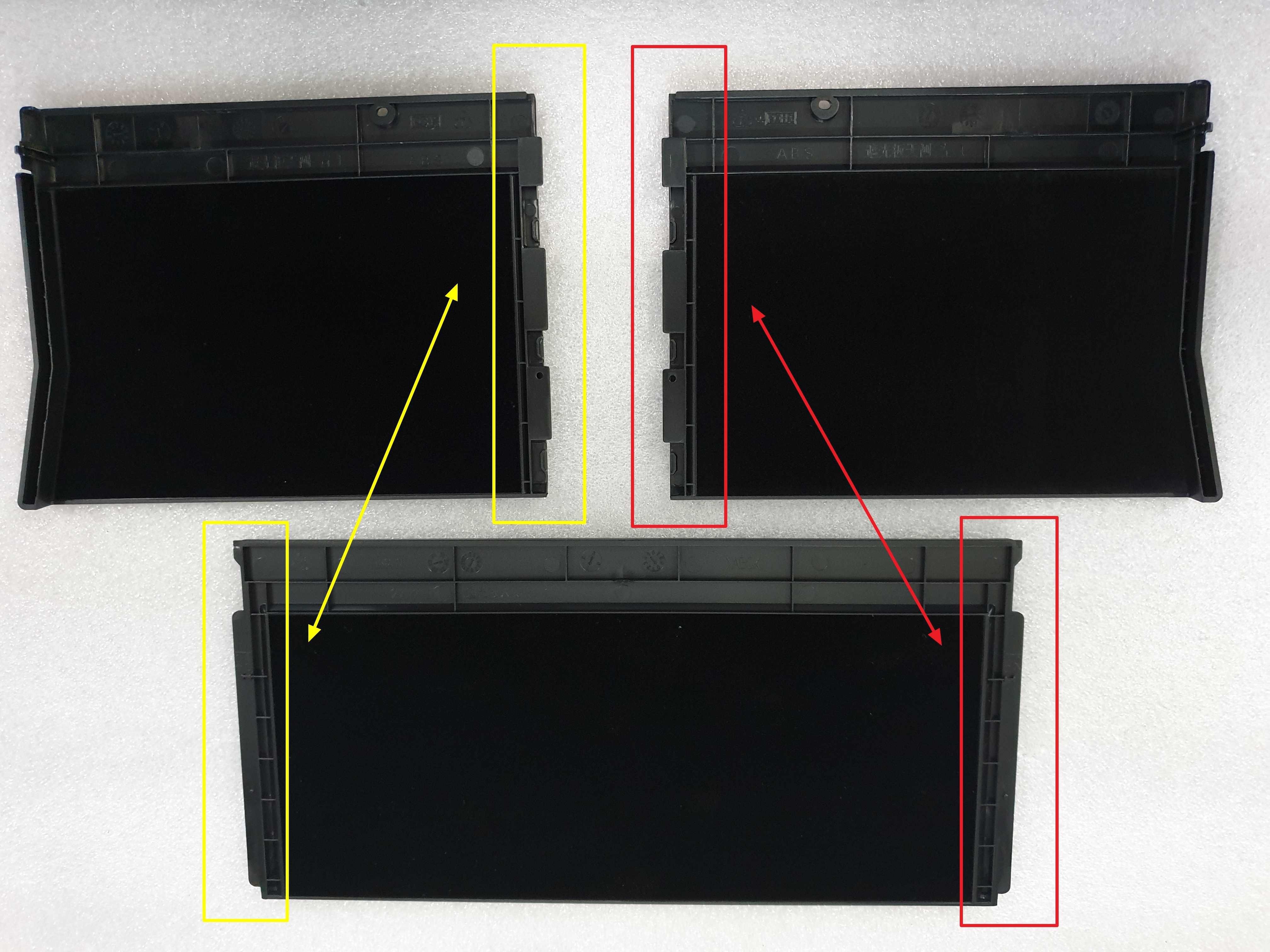

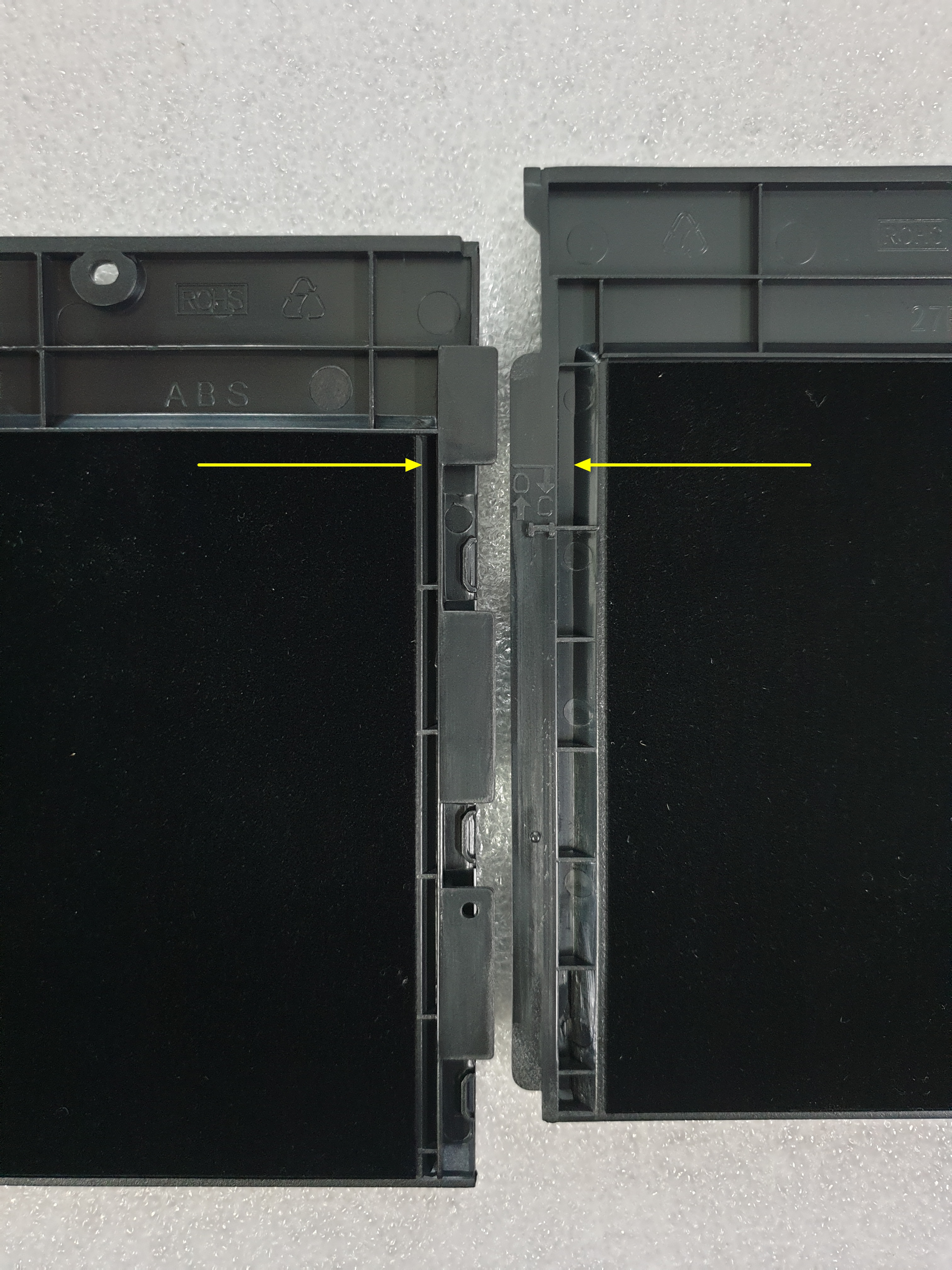

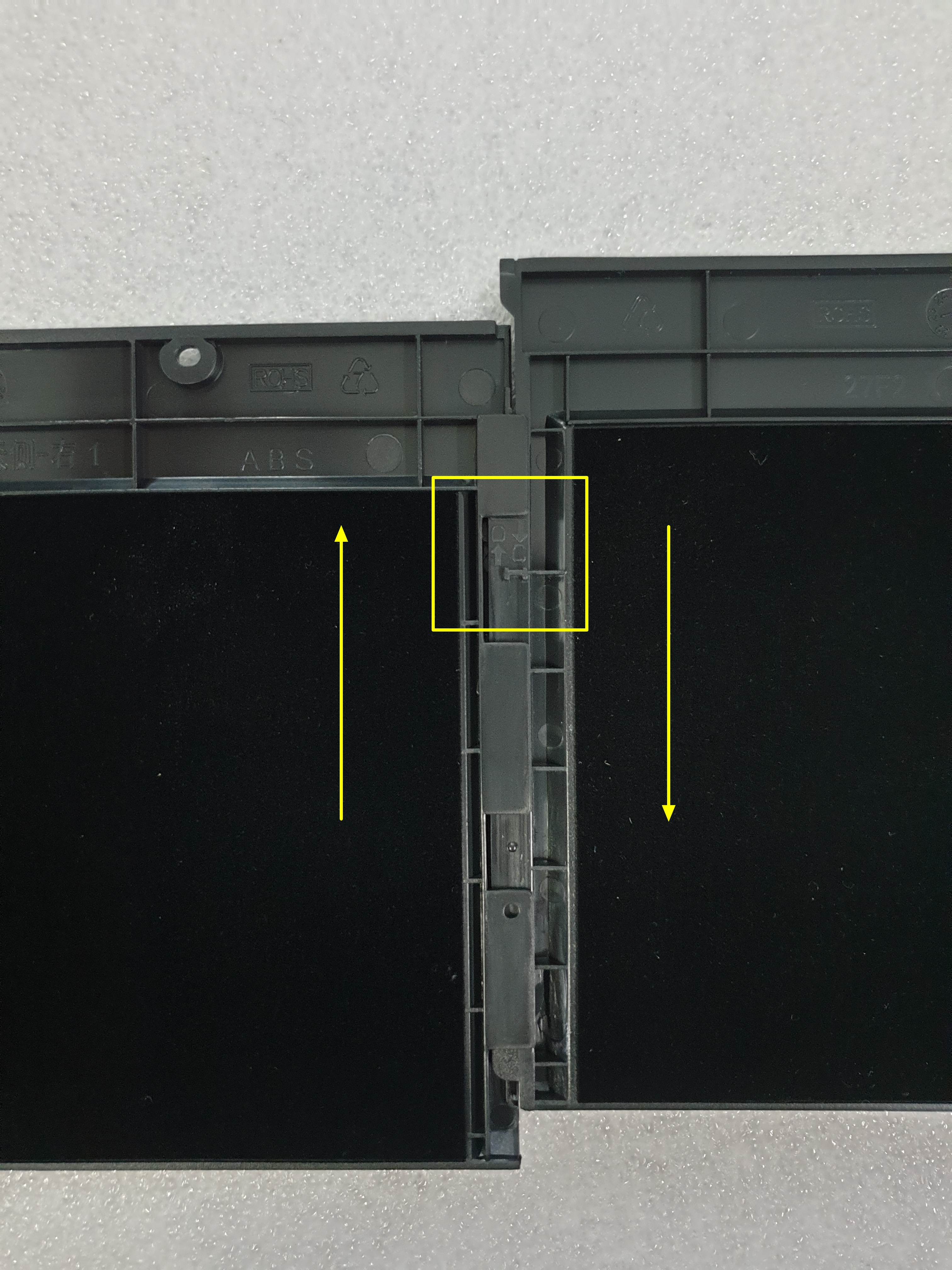

상단후드는 3개로 분할되어 슬라이드 방식으로 조립됩니다.

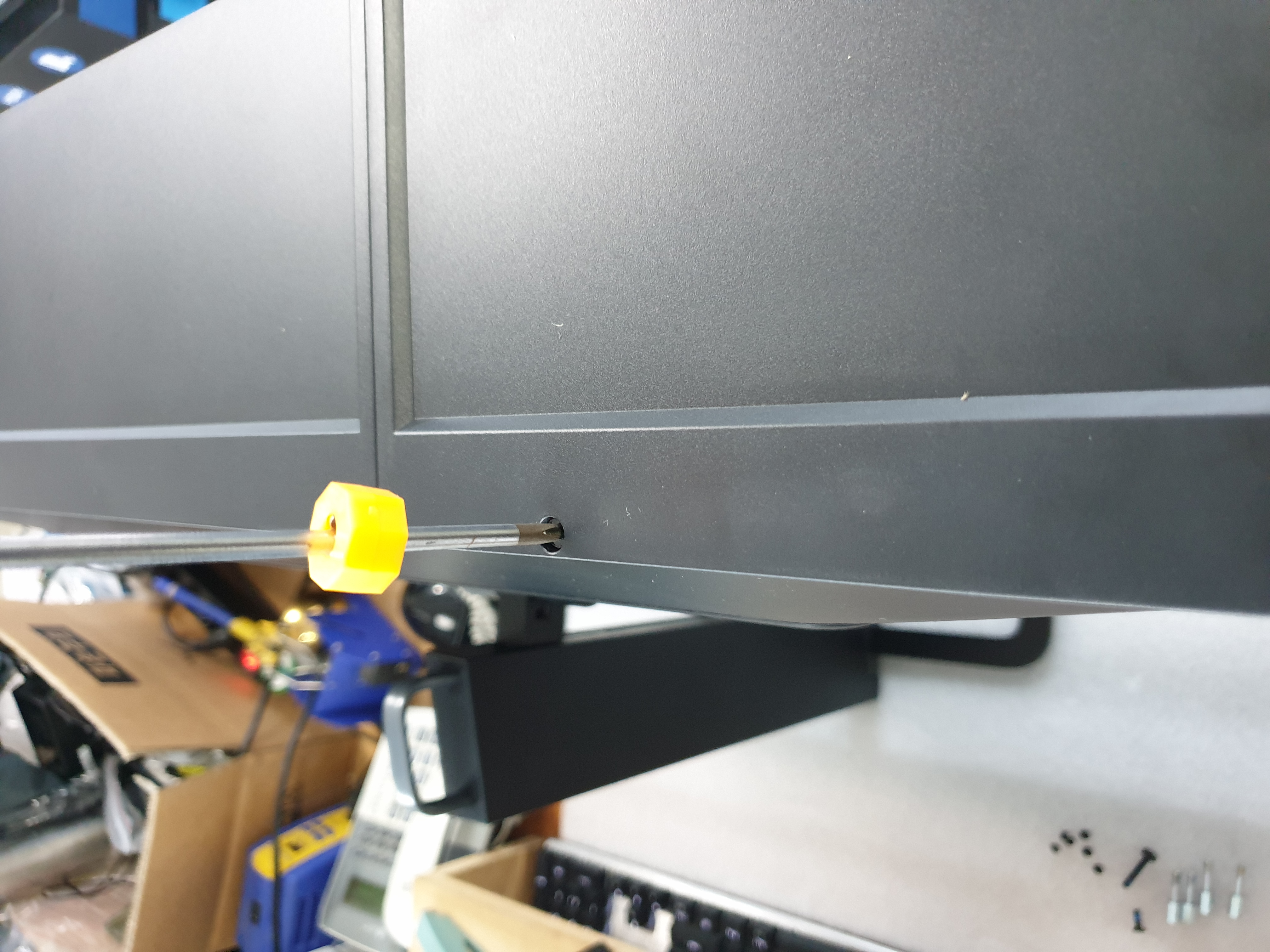

좌/우 가드가 결합된 상태에서 상단 후드를 조립합니다.

<스크린 가드/후드 미사용시>

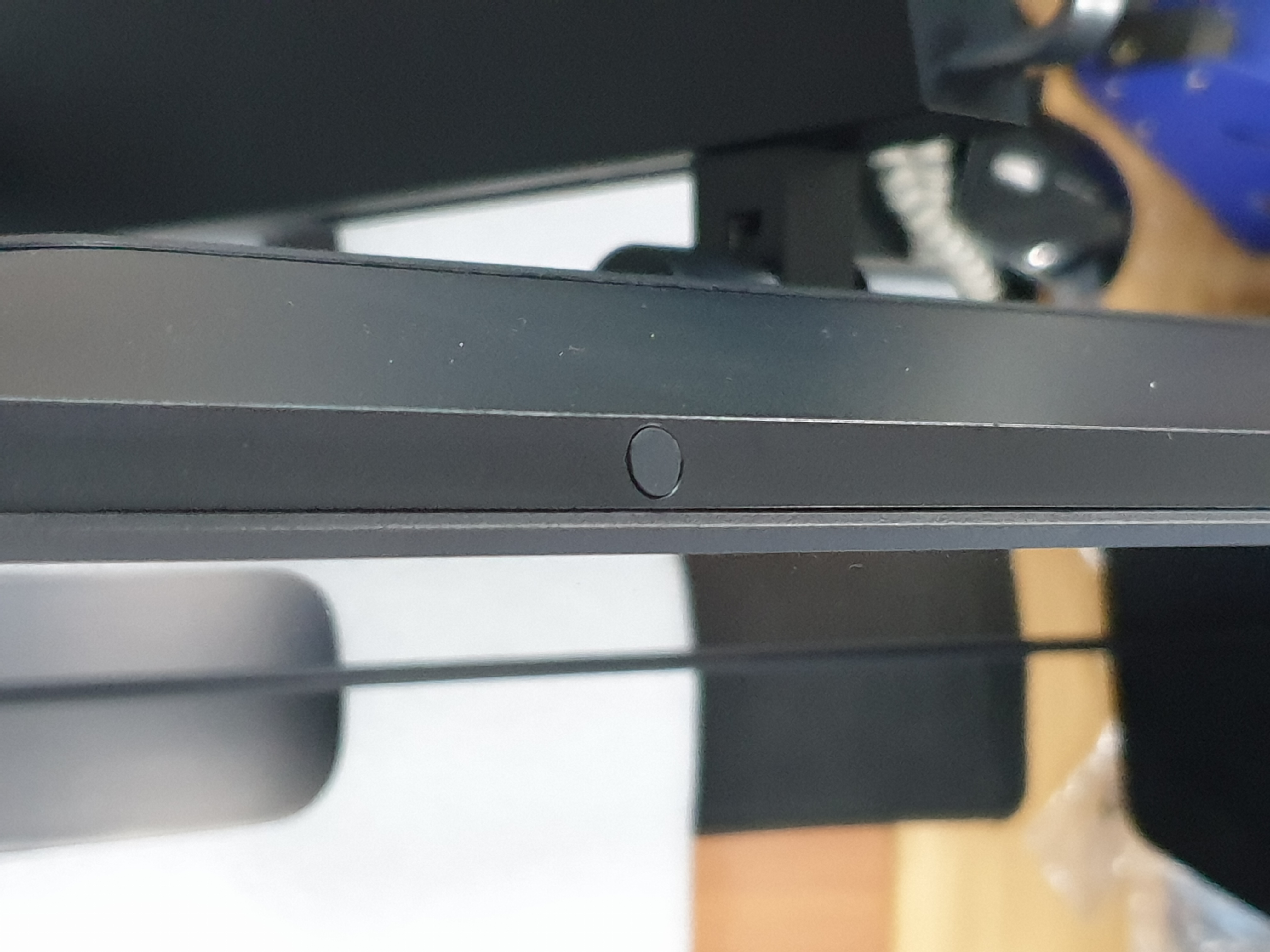

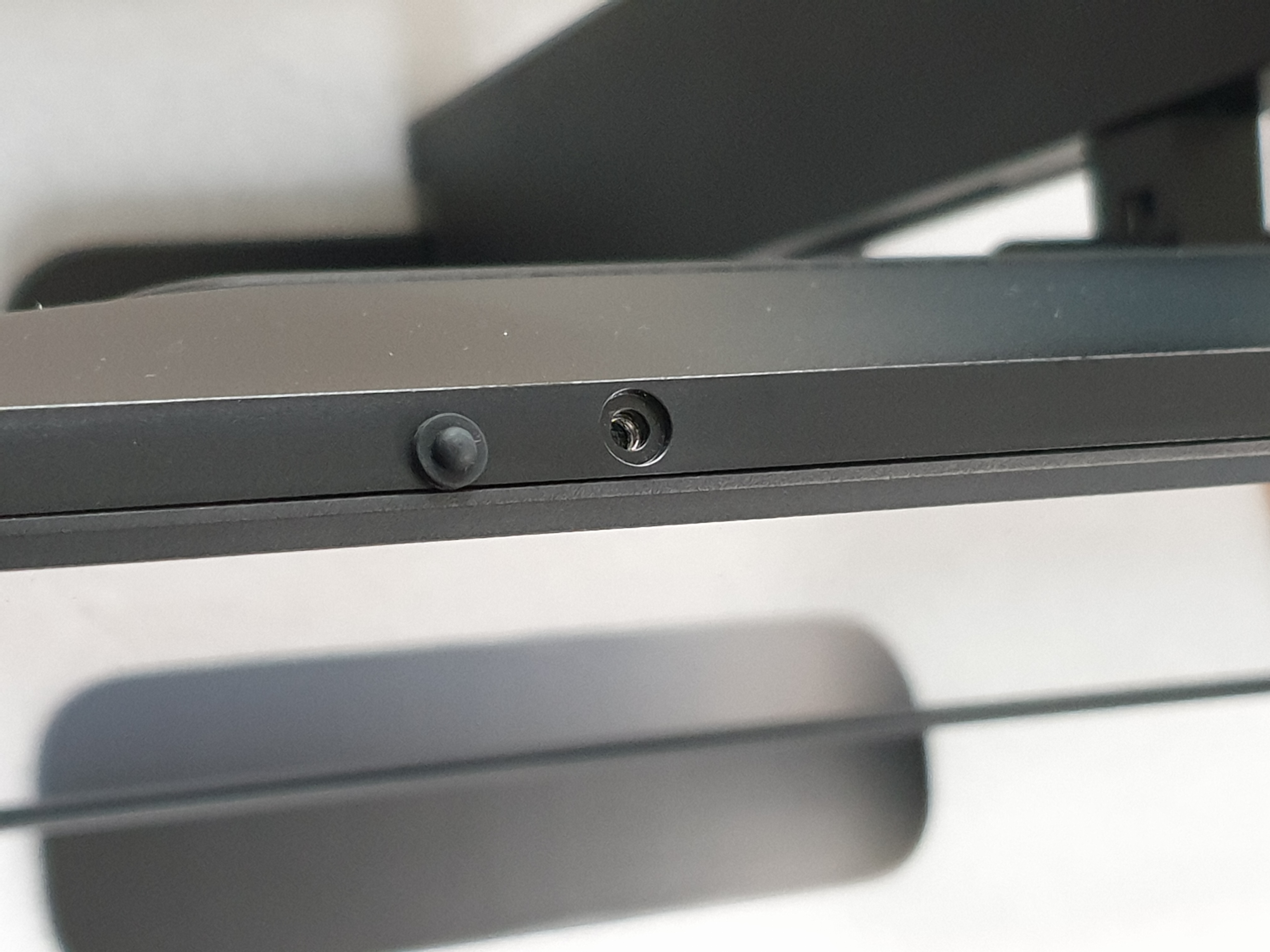

스크린가드/후드를 사용하지 않는경우 나사 홀에 빛이 새어나올 수 있어 고무마개를 동봉해드립니다. (첫번째 사진 참고)

아래사진과 같이 사용 가능합니다.

<베사규격 모니터 스탠드 사용법>

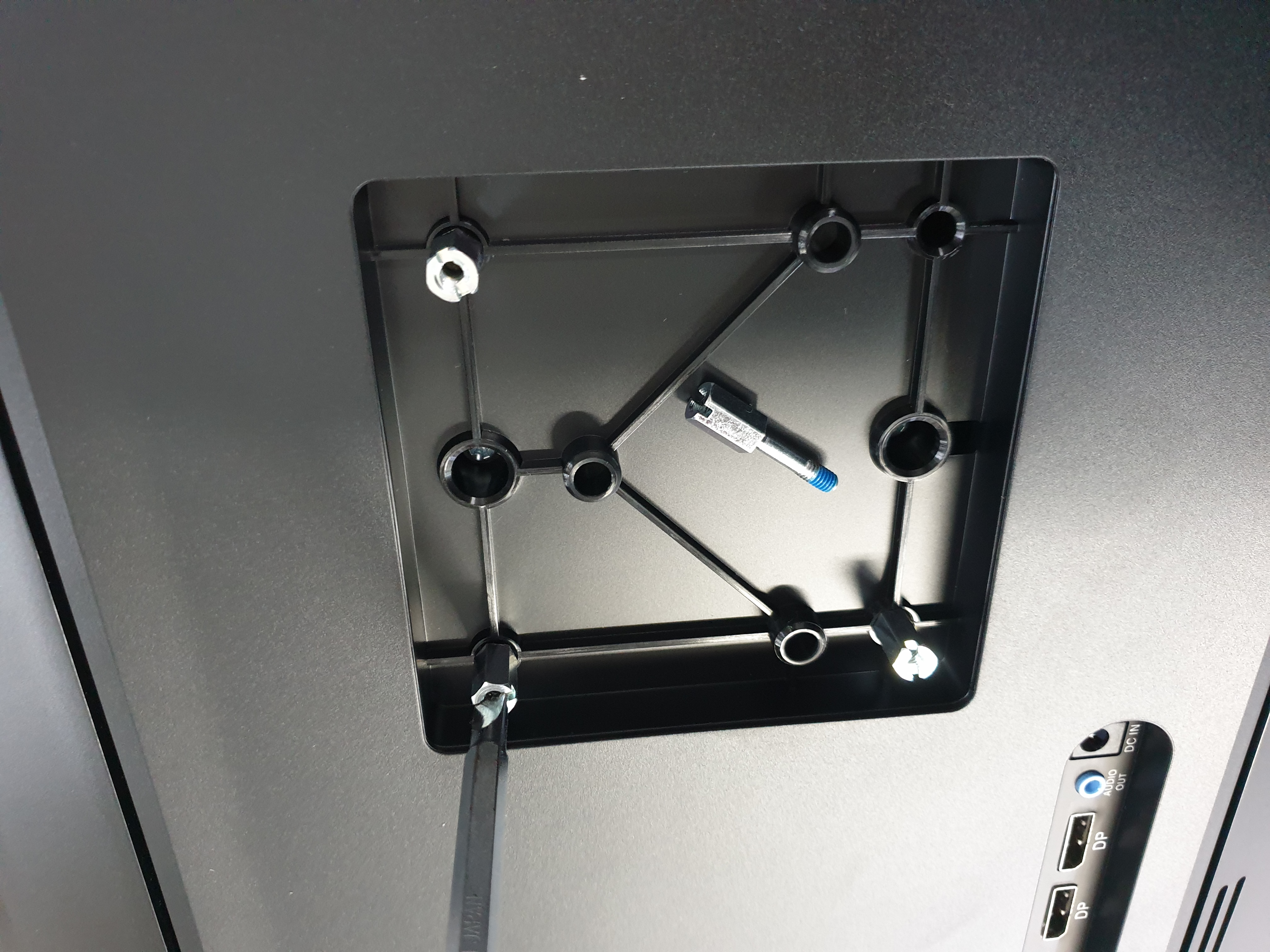

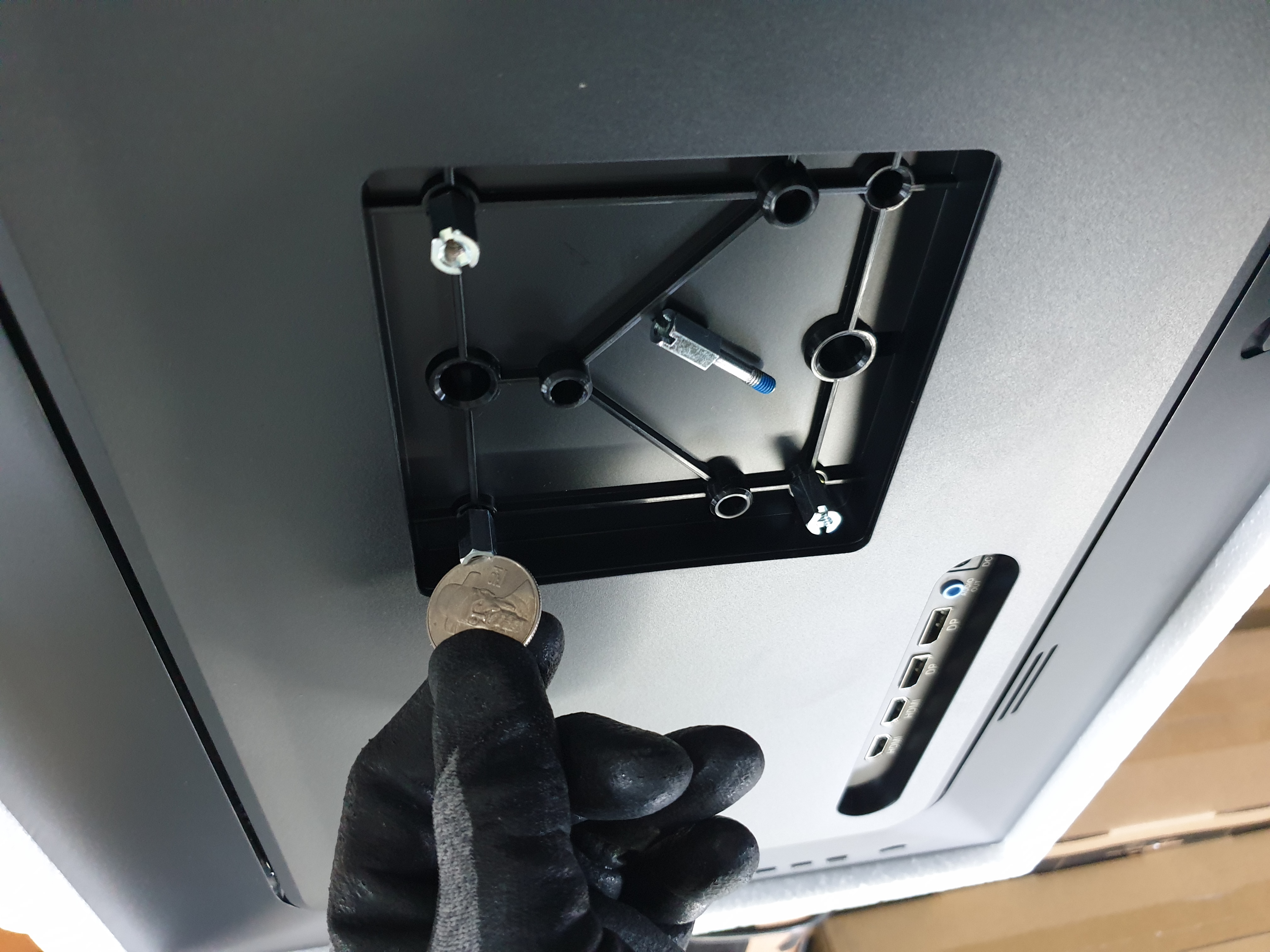

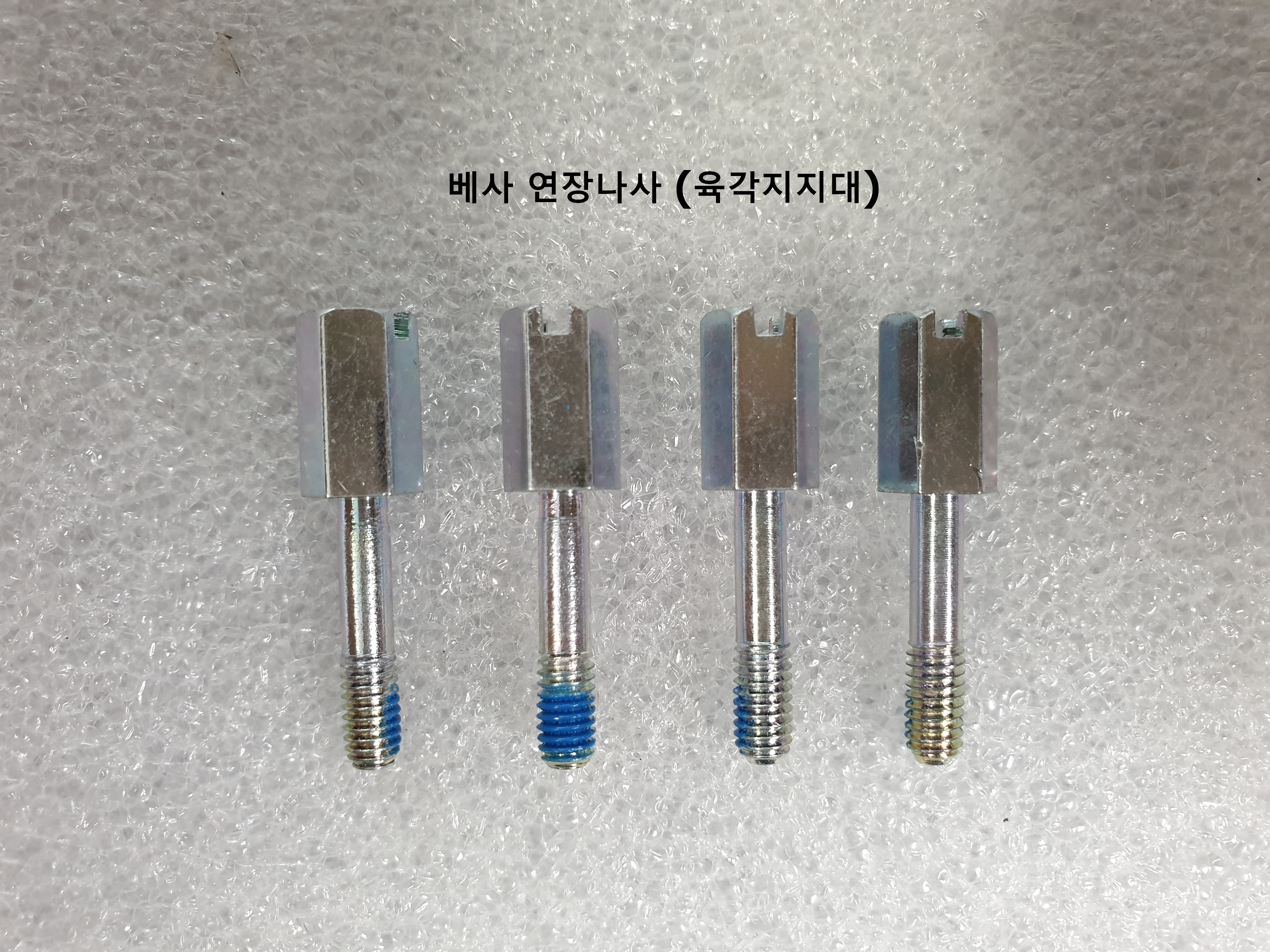

베사 75X75 규격의 스탠드 사용시 동봉된 연장나사 사용법입니다. (자사 PMA***, MSD*** 별매)

일자(-)드라이버 혹은 동전 사용시 수월하게 작업 가능합니다.

지지대 나사홀은 M4 , 깊이 10mm 입니다. (조립 나사는 동봉되지 않습니다.)

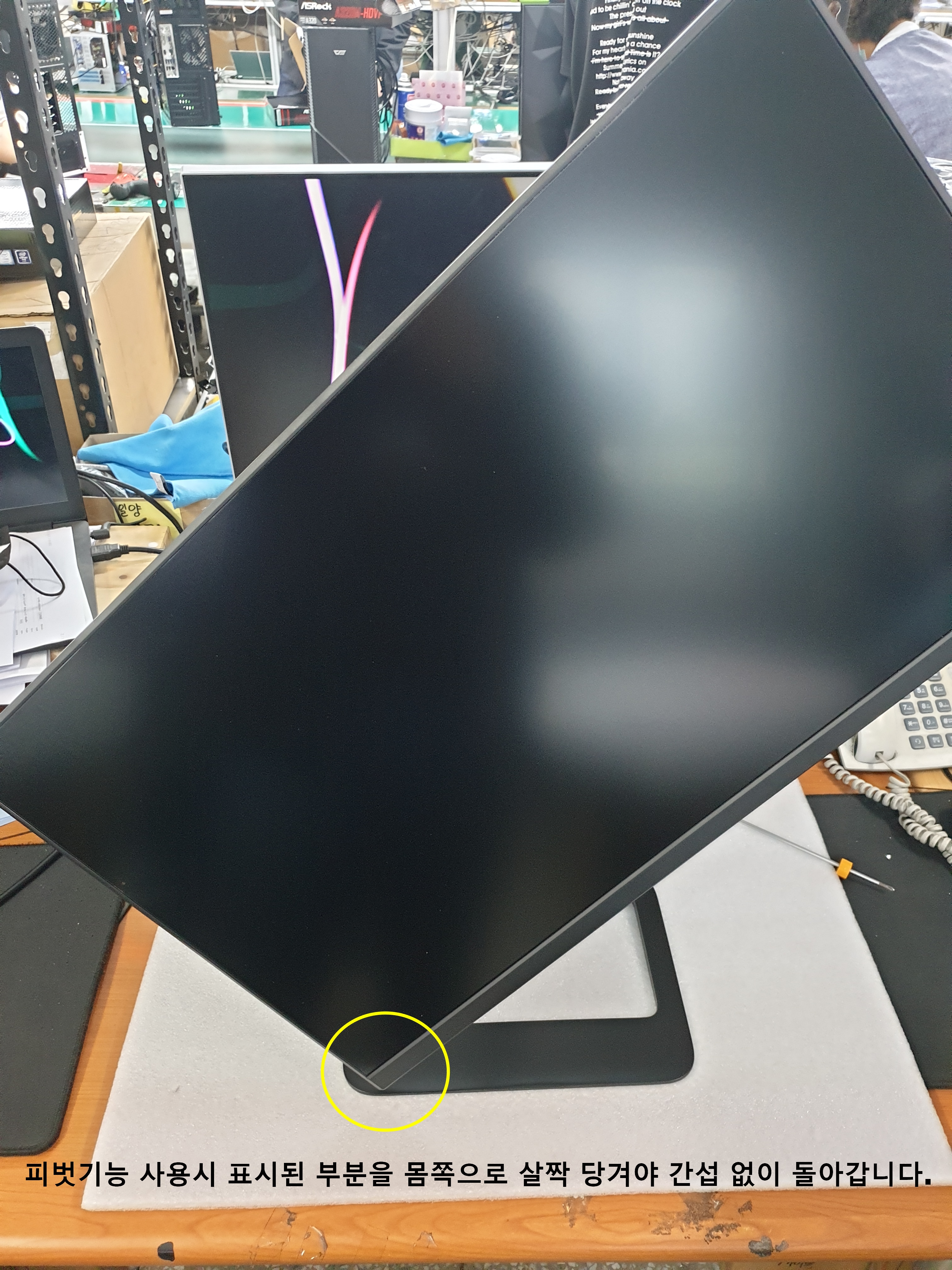

<피벗 기능 사용법>

*TFG27F24P,TFG27F14P(Q),TFG24F14P,TFG27Q14F 지원안함

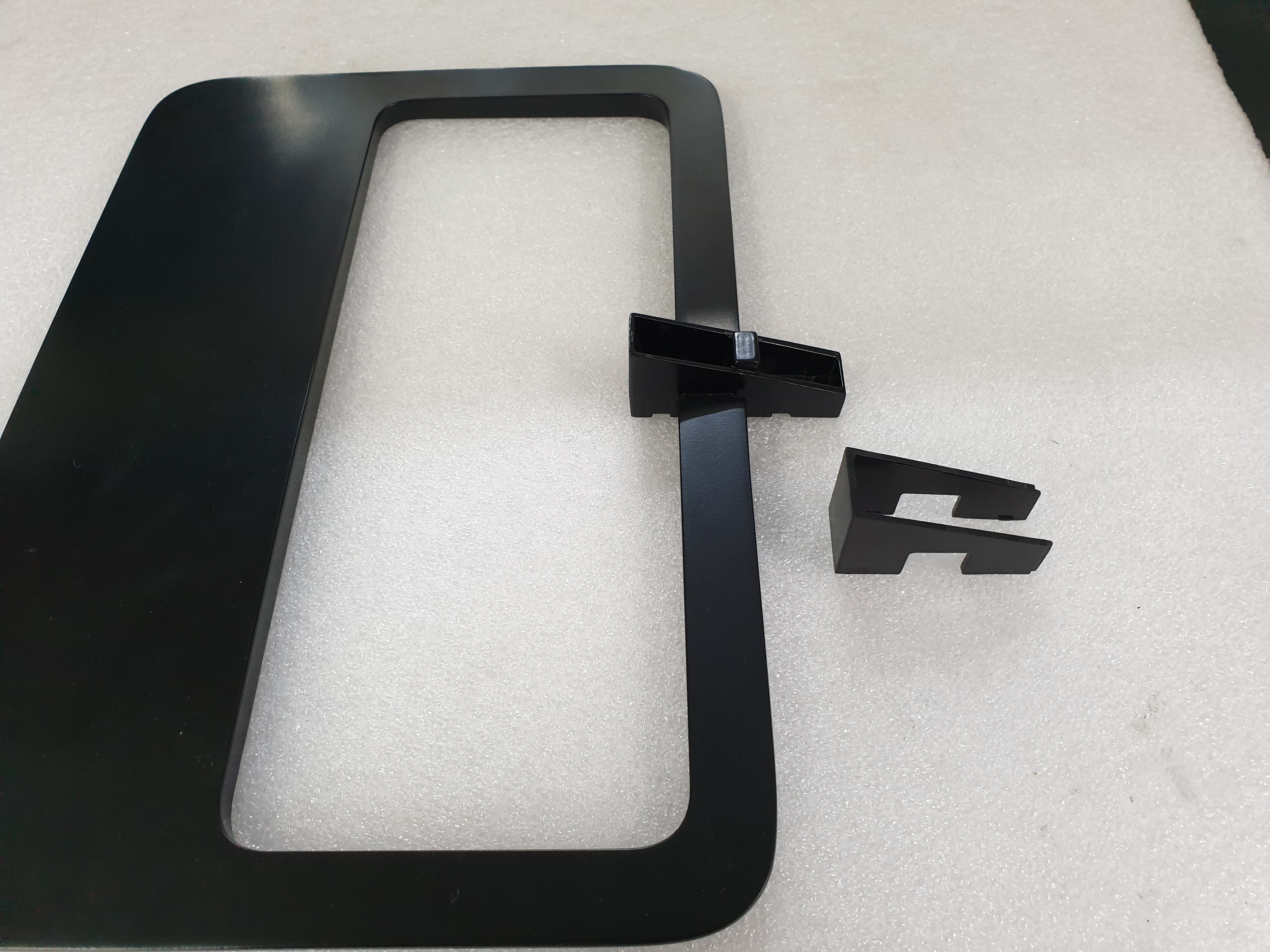

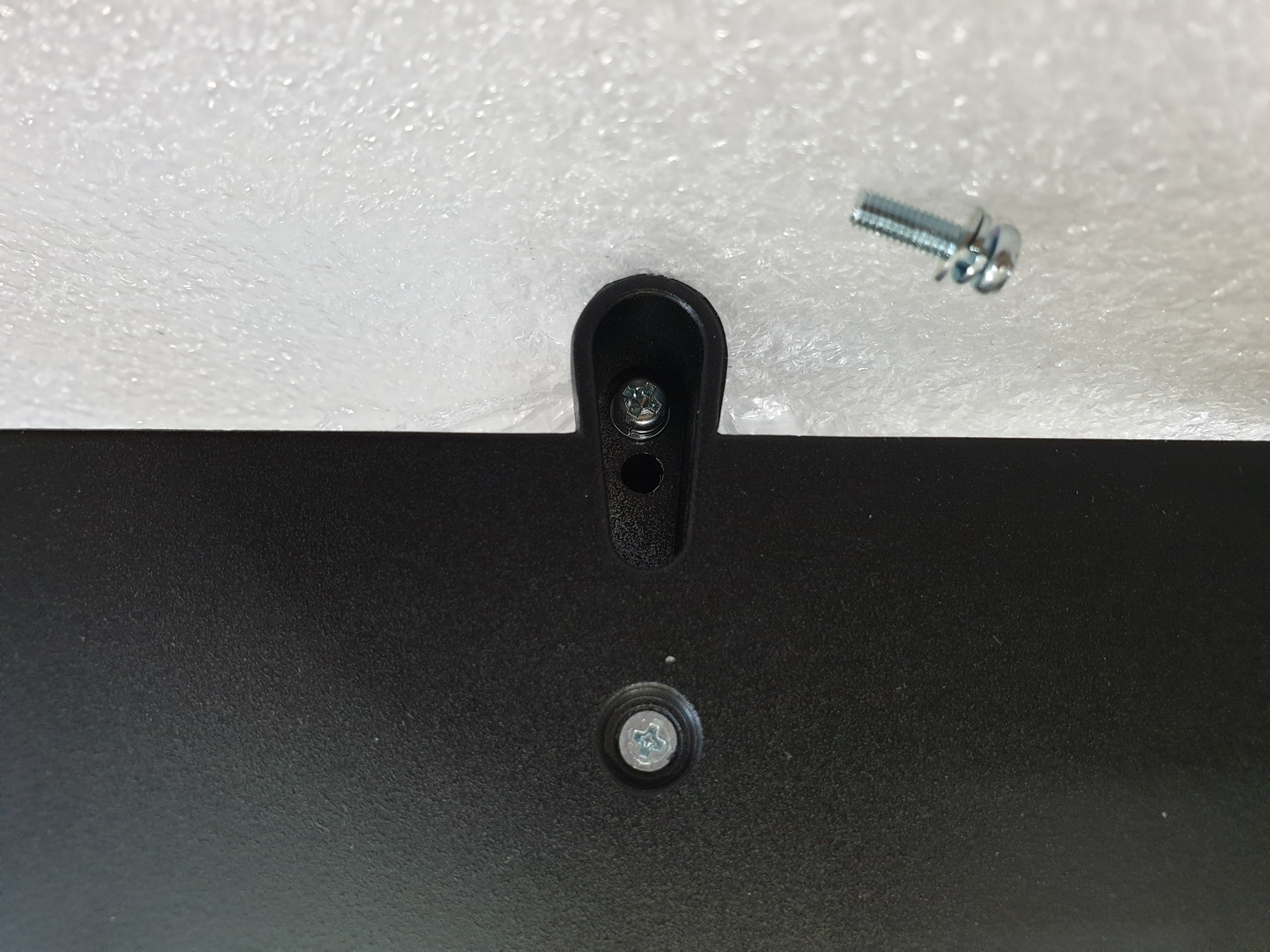

 TFG27F14P(Q),TFG24F14P,TFG27Q14F 스탠드 하단 받침조립은 아래 사진을 참고해주세요.

 M3 나사 2개 사용되며 여분 1개 포함됩니다.
